一、导语

在全球石油资源趋向重质化和劣质化的大背景下，对重油加工工艺提出了更高的挑战和要求。灵活焦化技术，作为一种创新的解决方案，能够有效地将低性价比的石油焦转化为低热值气体（灵活气），这些气体不仅可作为加热炉的燃料，而且在环境和经济效益上均表现出色。面对未来环保法规的日益严格和原油价格的不断上涨，灵活焦化技术在劣质重油加工和炼油厂效益提升方面展现出巨大的潜力。[1]

二、灵活焦化流程简述

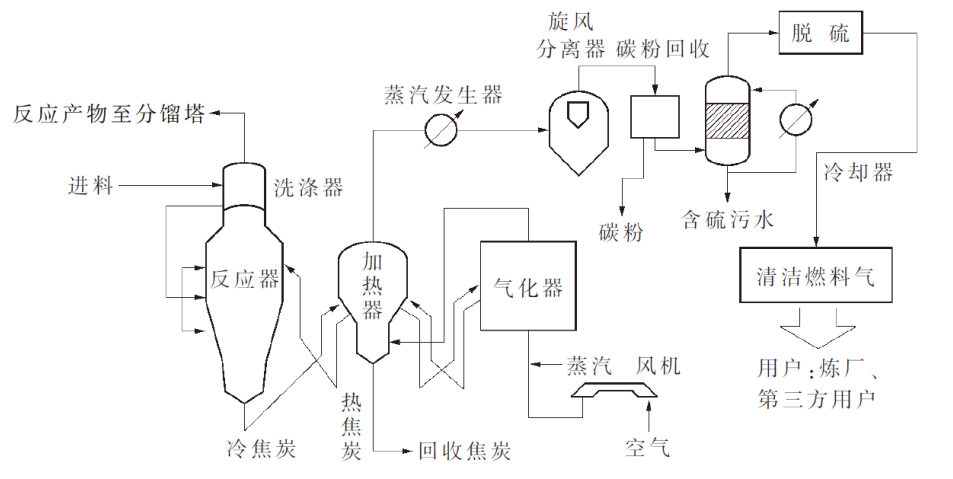

灵活焦化（Flexicoking）‌是一种在‌流化焦化装置的基础上，组合一套‌焦炭气化设备的工艺过程。它能够将流化焦化产生的焦炭转化为‌燃料气或‌合成气，涉及到的关键设备包括反应器、加热器、气化器、分馏塔等，工艺简图如下。

（工艺简图）

在灵活焦化工艺中，气化器内发生气化反应，生成灵活气，同时残存少量细焦粉。灵活气与热焦粉一同返回加热器，与冷焦进行换热，先后产生不同等级的蒸汽后，进入三旋分离器进行分离过滤，回收焦粉。随后，进入文丘里洗涤器，去除气体中夹带的细焦粉。回收后的灵活气经脱硫处理后可作为燃料。^[1]然而，传统工艺在焦粉回收和灵活气过滤方面存在以下问题：

① 焦粉颗粒度大多低于10um，客户使用的旋风过滤器的过滤精度达不到要求，过滤效率低，造成中间产品（焦粉）大量流失，影响产线经济效益。

② 灵活气携带着焦粉进入下游水洗系统后，焦粉浮于水面难以脱除，这不仅会降低最终产品（灵活气）的品质、造成中间产品（焦粉）的浪费，而且还对灵活焦化装置的稳定运行产生影响，同时也给下游的加氢裂化装置带来了影响。^[2]

③ 湿焦处理系统废水产量较多，且含焦污水的颗粒物絮凝性差、不易沉淀分离，其进入污水处理厂会覆盖到活性污泥表面，进而影响到生化系统菌类的存活，多项指标均达不到进入污水处理厂的要求。^[2]

三、浦创解决方案：

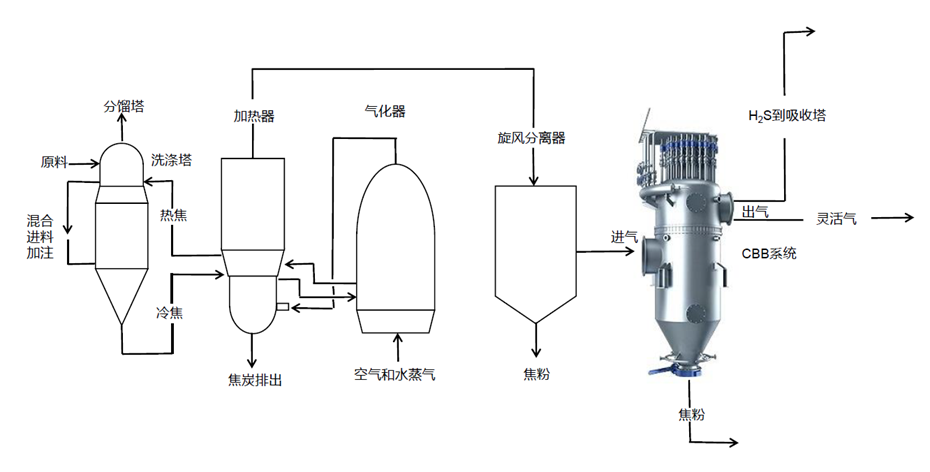

为了解决三旋分离器过滤及文丘里洗涤器洗涤不精细而产生的问题，更好的回收灵活气及焦粉，浦创推荐客户在加热器的三旋分离器后、文丘里洗涤器前增加高温过滤系统（如下图）。

（过滤系统工艺简图）

一般的，正常运行期间灵活气中所携带焦粉量约为1063mg／L，三级旋分分离器可脱除10～40um左右的焦粉，脱除效率为50％～60％；文丘里洗涤器可脱除13um以下焦粉，脱除效率为94％；而浦创高温过滤系统可脱除10um以下焦粉，脱除效率为99.97％。^[2]因此，浦创高温过滤系统可以帮助客户尽可能多地回收焦粉，净化灵活气，提升工艺水平，保护后续水洗设备，实现设备长周期稳定运行。

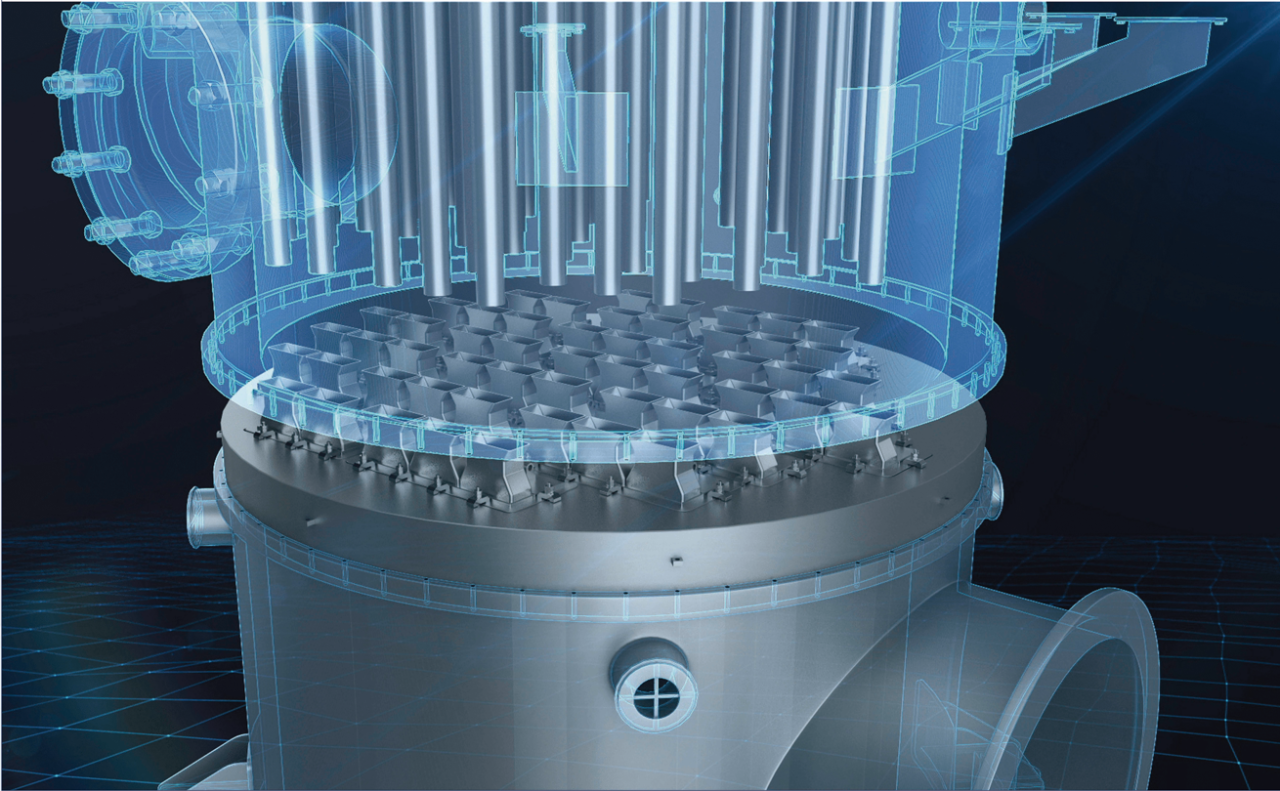

四、浦创高温过滤系统

相较于其他传统过滤系统，浦创高温过滤系统还具有以下优点：

受温度高

可耐受1000℃以上的操作温度，直接在高温段进行过滤

干法除尘 污染预防

无任何污水排放，无二次污染，提高用户的清洁生产水平

过滤精度高

过滤后气体含尘量在5mg/Nm³以内，满足超低排放标准

使用寿命长

特殊金属框架保护，坚固耐用，不易破损，可反吹再生

模块化设计

可根据客户的需求设计，安装和更换方便快捷

五、结语

综上所述，浦创高温过滤系统的引入为灵活焦化工艺中焦粉回收和灵活气过滤的难题提供了切实可行的解决方案。它在提高产品回收率、保障设备稳定运行以及满足环保要求等方面都具有显著的意义。这不仅有利于企业降低成本、提高经济效益，更是顺应了石油加工行业不断追求高效与环保的发展趋势，对于整个行业的可持续发展具有积极的影响。
